大型储罐吊装中焊罐电动狼群视频在线观看www数量及提升杆长度的计算方法

（1）受力分析，确定电动狼群视频在线观看www数量。

①根据现场施工工具选用 20t 电动狼群视频在线观看www，单台额定起重量20000kg。

②提升最大重量 G=Gb+Gd+Gf=206000kg式中：Gb 为储罐壁板 182000kg；Gd 为储罐顶盖 16000kg；Gf 为加强圈及附属件 8000kg。

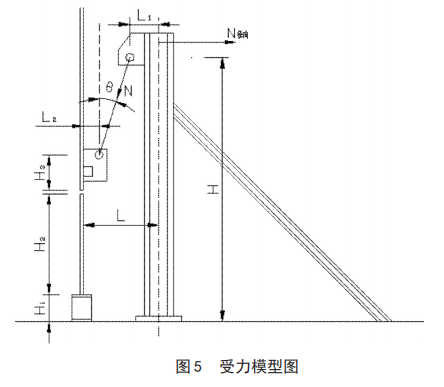

③电动狼群视频在线观看www最大受力总和 N=μG/cosθ式中：μ 为电动狼群视频在线观看www的安全系数 1.5；θ 为电动狼群视频在线观看www与壁板的夹角，θ 越大 N 越大, 即电动狼群视频在线观看www受力随着提升高度的增加而增大，按最大提升高度计算。θ=arctan(L-L1-L2)/（H-H1-H2-H3）；L 为立柱中心距壁板内侧距离 600mm；L1 为立柱中心距上吊耳中心距离 180mm；L2 为壁板内侧距下吊耳中心距离 220mm；H 为立柱高度4000mm；H1 为临时座垫高度 300mm；H2 为最大壁板高度（亦是最大提升高度）2200mm；H3 为下吊耳高度 400mm经过计算θ=arctan (L-L1-L2)/（H-H1-H2-H3）=arctan

(600-180-220)/（4000-300-2200-400）=arctan200/1100=10.3°,从而得出 N=μG/cosθ=1.5×206000kg/cos10.3°=314061kg

④电动和狼群视频在线观看www数量计算 n=N/Ge式中：Ge 为电动狼群视频在线观看www额定起重量；得出 n=N/Ge=314056kg

/20000kg=15.7，取整为16。

（2）提升杆选用及其稳定性校核。提升杆的稳定性是关系到施工安全的重要因素。提升杆受径向和轴向力。横向拉杆及斜撑杆力 N 径向平衡了电动狼群视频在线观看www的水平分力 （N×sinθ），故提升杆受力可近似考虑为竖直压力，故提升杆受到外力为轴向压力。

①提升杆受力 P=G/n=206000kg/16=12875kg

②提升杆临近力 Plj=π2EI/L2

式中：E 为弹性模量。碳钢弹性模量为 210×109N/m2；I 为压杆最小惯性矩。钢管 I=π（D4

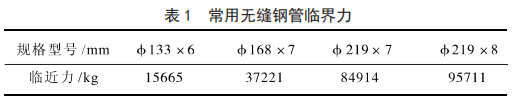

-d）/64，D 为钢管外径，d 为钢管内 4径；L 为压杆长度。此提升杆为一端固定，一端自由，取 L=2H。通过计算，得出部分常用无缝钢管临界力见表 1。

③为保证提升杆稳定，需 Plj≥μP

式中：μ 为安全系数，一般取 2.5～5；故 Plj 最小为Plj=μP=2.5×12875kg =32187.5kg。

④通过受力分析，在确保安全稳定的情况下，考虑施工成本等因素，选用无缝钢管 φ168×7。
